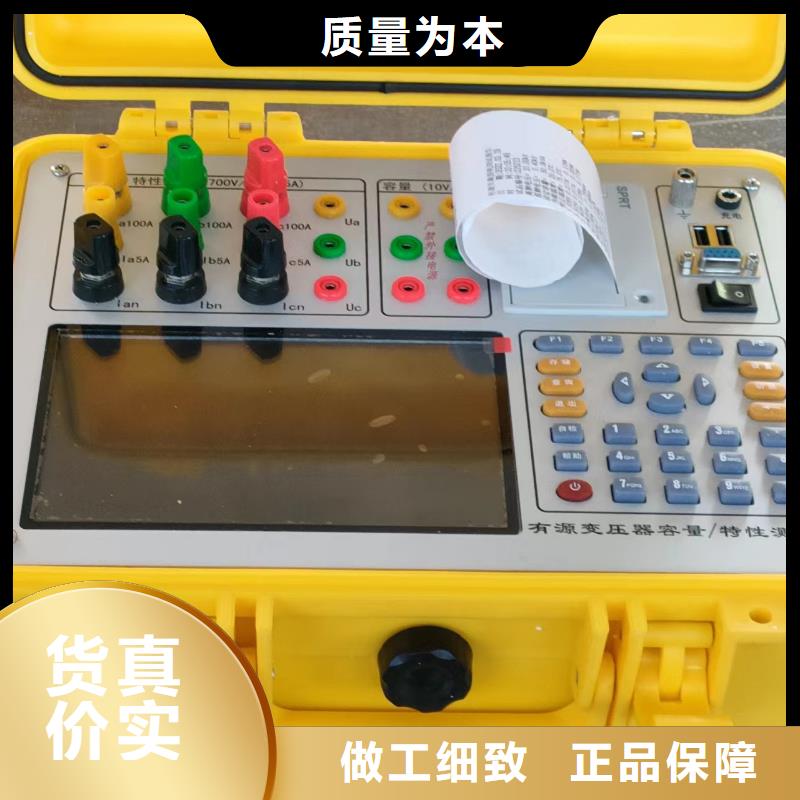

天水变压器测试台目前国内有关技术单位校验变压器综合参数测试仪、变压器空负载损耗参数测试仪等的方法还是采取“常规的标准源法”，其工作原理主要是：利用通用的标准信号源向被试变压器综合参数测试仪注入预置的标准三相电压、电流信号，并对试品示值读数，从而达到对试品校验的目的。这种方案存在工作繁琐、计算复杂、容易出错、量程和准确度不完全适应等不足。有必要设计针对性强、准确度高的变压器综合参数测试仪校验装置，以提高相关校验工作的效率。研制的TH-BZC1型变压器综合参数测试仪校验装置（以下简称校验装置）正是针对目前市场上主流的变压器综合参数测试仪、变压器空负载损耗参数测试仪的主要测量功能即：空载损耗、负载损耗、空载电流、负载电流、阻抗电压、功率、功率因数、频率等进行率、高准确度的校验工作；并且针对变压器综合参数测试仪测量功能的特点设计了用户界面，用户可以针对性的直接预置相关标准值，而不需额外人工再换算成相应的电流、电压、角度等值，有利于提高的校验工作的效率和可靠性。

<天水>天正华意电气设备有限公司

天水变压器测试台 变比组别、直流电阻试验变比组别测试点击变比组别试验选项，进入图3 界面。图3变比组别测试1.测量类型：三相变压器的测试；环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：点击“开始测试”按钮，然后软件会接受返回的数据显示在对应的分接档位。4. 注意事项：该试验，铭牌信息参数设置中的分接档位和分接间距对于仪器的测试结果有着直接联系，请设置时按照被试变压器的实际参数进行设置。直流电阻测试点击直流电阻试验选项，进入图4 界面。图4 直流电阻试验1. 数据显示：界面中左边为CH1通道（高压通道），右边为CH2通道（低压通道），显示使用的电流和测试结果电阻值。 通道、电流档位选择：高压通道，勾选后，启动此通道，低压通道，勾选后，启动此通道。下拉选择电流档位。分接选择：需要下拉选择当前测试被试品的分接档位，便于记录相应档位的数据。环境温度、环境湿度：可以对于当前温度和湿度下的测试结果进行保存，便于以后查询和换算。2. 接线方式：将测试线夹头按照低压黄绿红和高压黄绿红顺序夹至 变压器三相低压侧和高压侧；3. 试验操作步骤：3.1.选择好启动通道和电流档位，将“环境温度”“环境湿度”进行填写；3.2.点击“开始测试”，然后等待仪器返回数据即可，点一次“开始测试”，可以完成这一个分接所有的阻值测试。第四章 空载损耗试验操作说明与工作原理此试验可以与“90％和110％额定电压的空载损耗试验”一起完成。点击空载损耗试验选项，进入图5 界面。图5空载损耗试验试验参数会根据铭牌参数自动导入，不需要作改动低压空载损耗测试（界面如图5）1. 数据显示：界面中“试验数据”栏目中显示实时的三相有效值电压及其平均值、三相平均值电压及其平均值、、三相有功功率及其功率和、波形因数、空载电流％、空载损耗以及试验频率；“空载试验数据记录”保存已提取的试验数据；2. 接线方式：将测试线夹头按照 a、b、c 顺序夹至变压器三相低压套管，高压侧开路；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：3.0.选择额定电压3.1.点击 “开始测试”，软件会自动吸合接触器，自动升压，自动保存数据，自动降压，自动断开接触器，自动停止。

天水变压器测试台注意事项1．严禁不选择电流互感器档位进行试验，同时试验过程中严格避免误操作分开电流互感器档位；高压空、负载试验中同样不允许试验过程中切断电压互感器档位或同时闭合两个以上的电压互感器档位。接触器启动后，严禁再选择或者切换互感器的档位。2．试验中请时刻注意实时的电流电压值是否有可能会超过选择的电压电流互感器档位，如有可能会超过请停止升压，降压并分开各接触器，重新选择合适的电压电流档位后进行试验。3.试验过程中可随时点击锁定按钮锁定当前数据，再点击一下即可恢复数据刷新。4.请严格遵守试验操作步骤。第十章 试验仪器说明书本测试系统配置仪器包括变压器功率分析仪、双通道直流电阻测试仪、变比组别测试仪、多路数据记录仪（温度巡检仪），以上仪器可根据客户需要进行配置，如日本横河系列功率分析仪和温度巡检仪等。

<天水>天正华意电气设备有限公司
天水变压器性能试验台 <天水>天正华意电气设备有限公司

天水变压器测试台当对变压器的绕组是否存在缺陷及对产品结构的合理性产生怀疑时，可进行如下的单相负载试验：对于供电侧绕组为YN、另一侧为yn或d联结的产品，可以轮流在一个相绕组（例如：AO、BO、CO）施加额定电流，而另一侧三相短路，三次测量的阻抗压降平均数乘以3 就相当于三相的压降，三次负载损耗之和应相当于三相测量的负载损耗。对于供电侧绕组为Y、另一侧为y或d联结的产品，可轮流在每个双相上施加额定电流，而另一侧三相短路，依次测量阻抗压降和负载损耗；允许将单相测量的结果换算到三相数据，其阻抗压降应乘以3 /2，总的负载损耗应为三次负载损耗之和的一半。对供电侧绕组为D、另一侧为yn、y或d联结的产品，可轮流在供电侧每个双相上施加2/3 额定电流，依次短路一相线圈（如在AB端供电、BC端短路）而另一侧绕组三相短路，依次测量阻抗压降和负载损耗；允许将单相测量结果换算到三相数据，其阻抗压降等于三次测量的平均数，其负载损耗等于三次负载损耗之和的一半。对于独立绕组的三个单相的负载损耗应基本相等。对于自耦联结绕组的三个单相损耗，一般 B 相较其它两相略大一些。

天水变压器测试台青岛天正华意电气设备有限公司成立于2011年，是一家专业设计、开发、制造和销售为一体的企业。占地面积3000平米。公司配置有普通车床、数控车床、摇臂钻、钻床等各种机加工设备。技术人员包括cad、solidwors、电器人员，c＃，labview软件开发人员。与美国FITOK、美国SSI等国外的阀门、传感器公司强强技术合作，引进具有国际水平的设计、开发和企业管理模式，产品具有国际竞争力，其中液体可实现压力450MPa，气体可实现140MPa的超高压力。天正华意电气目前可提供从几KPa到几百兆帕压力的增压及实验系统。从成立以来一直专注于压力增压及检测行业，可提供整套系统解决方案。公司主营产品：电气试验设备增压泵：天正华意电气气体泵、天正华意电气液体泵等。试验系统：气密性检测装置、试测试装置、静压试验试验仪、脉冲试验台、密封测试检测系统、水压试验机、疲劳实验装置。产品广泛应用于建筑、消防、给排水、汽车、石油、化工、冶金、电力、海洋、食品、造纸、环保、燃气、医药、水利等行业。

<天水>天正华意电气设备有限公司

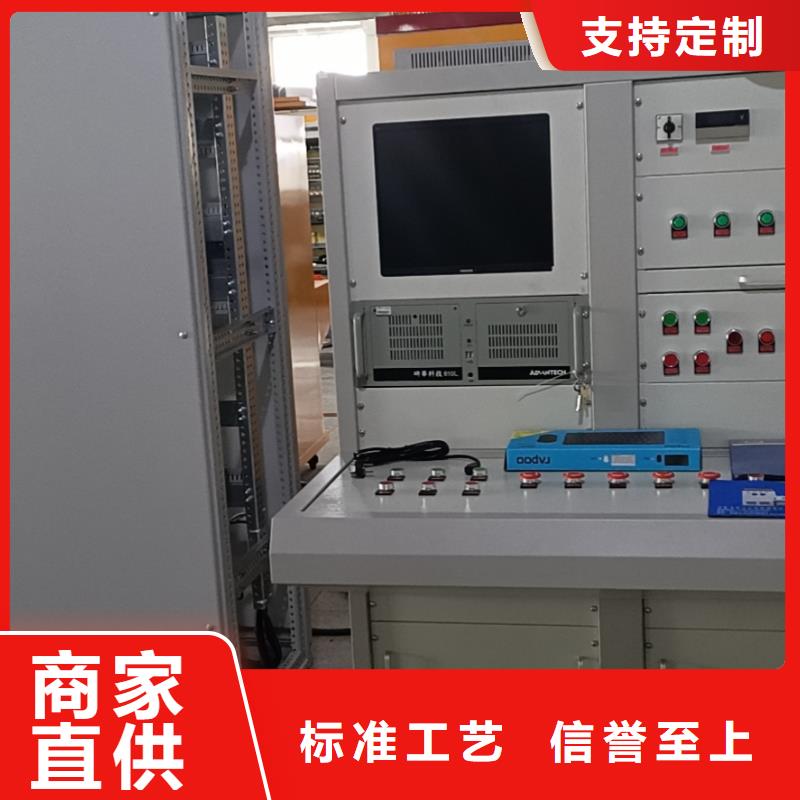

天水变压器测试台本系统采用全电脑操作，同时保留手动操作的功能，可在鼠标上或触摸屏上完成试验，试验后数据自动上传到试验报告，原始数据查询时只需输入数据编号，即可自动调出数据。A、键盘输入变压器基本参数（容量、高低压侧电压），即可全自动选择投切高低压电流互感器、电压互感器档位；B、全自动投切互感器档位（无需按钮手动）、并自动投切；C、全自动升降调压器、并进行自动调速，到额定电流或电压自动停止；并锁定试验数据自动上传到试验报告.D、全自动进行异常电流、电压保护，并发出警报指示；E、全自动采集数据，并自动保存数据，自动恢复整机初始状态；F、全自动打印出厂试验报告。2．数据监测采用国际标准的全数据（同屏显示所有参数、向量图）监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心二年。3．系统保护采用软件及硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。4．本系统采用三表法（3P3W）试验原理，互感器为三只0.05级的单相独立系统，而且配合自动换挡系统，实现一二次全部电动自动换挡，为我公司聘请高电压计量站计量（互感器）专家指导设计并自行制造，采用干式真空浇注、无局放工艺，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。5．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。6．本系统也可以进行变压器31次谐波分析试验。（空负载特性测试仪具备此功能）。7.现场安装调试需把主动力电缆引到试验站，进线柜，其他所需电缆有我方提供。

<天水>天正华意电气设备有限公司

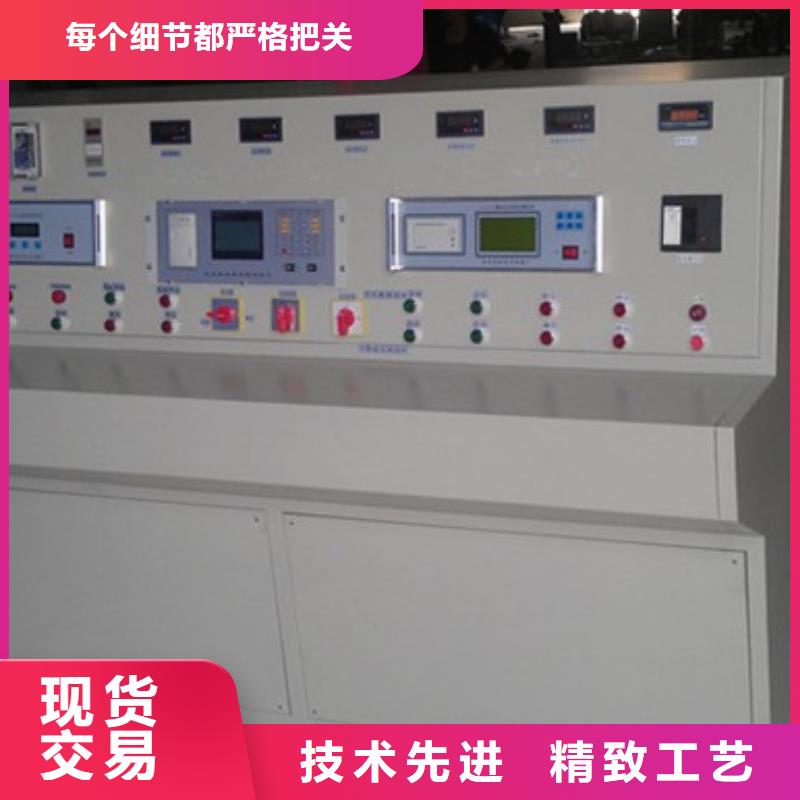

天水变压器测试台章性能参数总 则一、系统性能1、本仪器应满足现行满足GB 1094《规程》中的规定；2、满足配电变压器空载试验要求3、满足配电变压器负载试验要求4、满足配电变压器温升试验要求5、满足配电变压器在90％和110％额定电压下的空6、载损耗和空载电流测量实验的要求7、满足配电变压器短时过负载能力试验的要求8、满足配电变压器三相变压器零序阻抗测量实验的要求9、满足直流电阻测量试验要求10、系统可自动判断结果11、各试验可建立数据库，方便查询和试验12、测控系统应包含自动、手动试验功能13、性能好，、保护装置齐全，在各种异常、误操作、断电等情况下能够保证其性。14、仪器具有过压、过流、过温保护等二、正弦波变频电源基本参数1、额定输出功率150kW2、工作电源380±10％，V工频3、输出电压0~420V三相，4、输出电压不稳定度≤1％5、额定输入电流108A（三相）6、额定容量下长时间，持续运行时间不小于24h7、噪声水平≤60dB8、工作频率50Hz9、频率不稳定度≤0.05％10、输出波形畸变率≤1％11、频率输出误差≤±0.01Hz12、频率调节分辨率≤0.1（电压百分比为1％～99.9％的范围内）Hz 三、三相中间变压器技术参数少油浸式，外壳有良好接地端子，应具备移动的轮子，固定放置时应能平稳支撑，使用中应固定，不能被移动。2、额定输出容量150kVA；3、输入电压400/600V(Y接法）；4、输出电压0.65×√3kV，（可Y或Δ接法）；5、额定频率50HZ；6、额定容量下长时间，持续运行时间不小于24h； 四、补偿电容器1、额定输出容量840（280kvar×3）kVar，设置（140＋60＋30＋20＋15＋10＋5）×3等档位2、额定电压1kV3、输出电压1.5×√3kV4、额定频率50Hz

天水变压器性能试验台 <天水>天正华意电气设备有限公司

天水变压器测试台本作业指导书适用于采用TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用于新建变电站投运前各电压等级继电保护相位的检验工作。2 总则2.1 TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用变电站投运前各电压等级继电保护相位检验工作应遵守的基本原则。 2.2 测试单位应根据作业指导和工程实际情况，参考典型案例试验编制具体的测试方案。2.3 测试过程中使用的仪器、仪表的准确级及技术特性应符合相关要求。3 变电站试验前应具备的技术条件3.1 变电站一次和二次设备安装、调试、试验工作已全部结束，验收合格；3.2 具备完整并符合工程实际的图纸及资料；3.3 核对保护装置的整定参数，应该与设备实际参数相符；3.4 试验所使用的仪器、仪表齐备且有检验合格证。4 注意事项4.1 工作前应按照《电网公司电力工作规程》完成相关的组织措施和技术措施。4.2 测试前，保护采用母线电压互感器的线路应将线路隔离开关拉开；保护采用线路电压互感器的线路应在线路一次断引，防止将试验电压、电流加到输电线路或试验线路受感应电影响。4.3 为保证测试，测试过程中应保证试验用的设备外壳可靠接地装置急停按钮功能有效、可靠。

天水变压器测试台章性能参数总 则一、系统性能1、本仪器应满足现行满足GB 1094《规程》中的规定；2、满足配电变压器空载试验要求3、满足配电变压器负载试验要求4、满足配电变压器温升试验要求5、满足配电变压器在90％和110％额定电压下的空6、载损耗和空载电流测量实验的要求7、满足配电变压器短时过负载能力试验的要求8、满足配电变压器三相变压器零序阻抗测量实验的要求9、满足直流电阻测量试验要求10、系统可自动判断结果11、各试验可建立数据库，方便查询和试验12、测控系统应包含自动、手动试验功能13、性能好，、保护装置齐全，在各种异常、误操作、断电等情况下能够保证其性。14、仪器具有过压、过流、过温保护等二、正弦波变频电源基本参数1、额定输出功率150kW2、工作电源380±10％，V工频3、输出电压0~420V三相，4、输出电压不稳定度≤1％5、额定输入电流108A（三相）6、额定容量下长时间，持续运行时间不小于24h7、噪声水平≤60dB8、工作频率50Hz9、频率不稳定度≤0.05％10、输出波形畸变率≤1％11、频率输出误差≤±0.01Hz12、频率调节分辨率≤0.1（电压百分比为1％～99.9％的范围内）Hz 三、三相中间变压器技术参数少油浸式，外壳有良好接地端子，应具备移动的轮子，固定放置时应能平稳支撑，使用中应固定，不能被移动。2、额定输出容量150kVA；3、输入电压400/600V(Y接法）；4、输出电压0.65×√3kV，（可Y或Δ接法）；5、额定频率50HZ；6、额定容量下长时间，持续运行时间不小于24h； 四、补偿电容器1、额定输出容量840（280kvar×3）kVar，设置（140＋60＋30＋20＋15＋10＋5）×3等档位2、额定电压1kV3、输出电压1.5×√3kV4、额定频率50Hz

<天水>天正华意电气设备有限公司

天水变压器测试台 被试变压器参数被试变压器电压等级 一次侧 35kV 及以下（容量2500KVA以下）2．精度2.1电压量程 0-22kV（可扩展）2.2 电流量程 0-400A（可扩展）2.3 电压小分辨率 0.001V＊ PT 变比2.4 电流小分辨率 0.0001A＊CT 变比2.5 功率小分辨率 0.1W＊PT 变比＊CT 变比2.6 使用环境温度 -10～45℃2.7 使用环境相对湿度 ≤85％第二章 铭牌参数设置启动变压器综合测试系统，进入图 1 界面。图 1 启动点击铭牌信息，选择变压器铭牌参数设置，进入变压器铭牌参数管理接口界面（图 2）图 2 变压器参数设置用户需在本界面中输入必须的被试品的参数，其中：1. 出厂编号为试验结束以后查询试验数据的必要条件，以上图为例，可以使用字母、数字及符号混合组成试验编号；2. 容量、高压及低压额定电压输入后，额定电流由程序自动计算并填充，容量、电压、电流符合如下关系： S＝√3＊U＊I。容量、电压和电流在程序运行中作为控制变量使用，所以请确保输入无误；3.参数设置完成，点击“保存参数”，以便下次同类型的变压器可以直接调用当前参数设置，保存设置好的参数，点击“保存”，已设置的参数可在产品识别码中通过“产品编号”和“油浸式变压器”或“干式变压器”选择对应的被试变压器，可通过搜索条件“时间”“年”“月”筛选出所要找的被试变压器，调出所需试验数据。

天水变压器测试台注意事项1．严禁不选择电流互感器档位进行试验，同时试验过程中严格避免误操作分开电流互感器档位；高压空、负载试验中同样不允许试验过程中切断电压互感器档位或同时闭合两个以上的电压互感器档位。接触器启动后，严禁再选择或者切换互感器的档位。2．试验中请时刻注意实时的电流电压值是否有可能会超过选择的电压电流互感器档位，如有可能会超过请停止升压，降压并分开各接触器，重新选择合适的电压电流档位后进行试验。3.试验过程中可随时点击锁定按钮锁定当前数据，再点击一下即可恢复数据刷新。4.请严格遵守试验操作步骤。第十章 试验仪器说明书本测试系统配置仪器包括变压器功率分析仪、双通道直流电阻测试仪、变比组别测试仪、多路数据记录仪（温度巡检仪），以上仪器可根据客户需要进行配置，如日本横河系列功率分析仪和温度巡检仪等。

<天水>天正华意电气设备有限公司

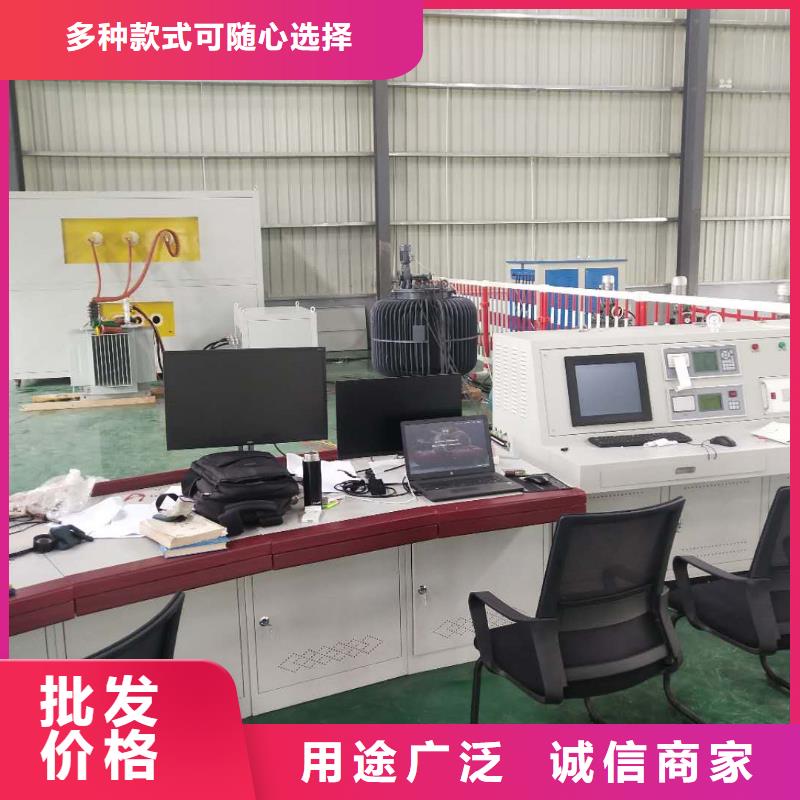

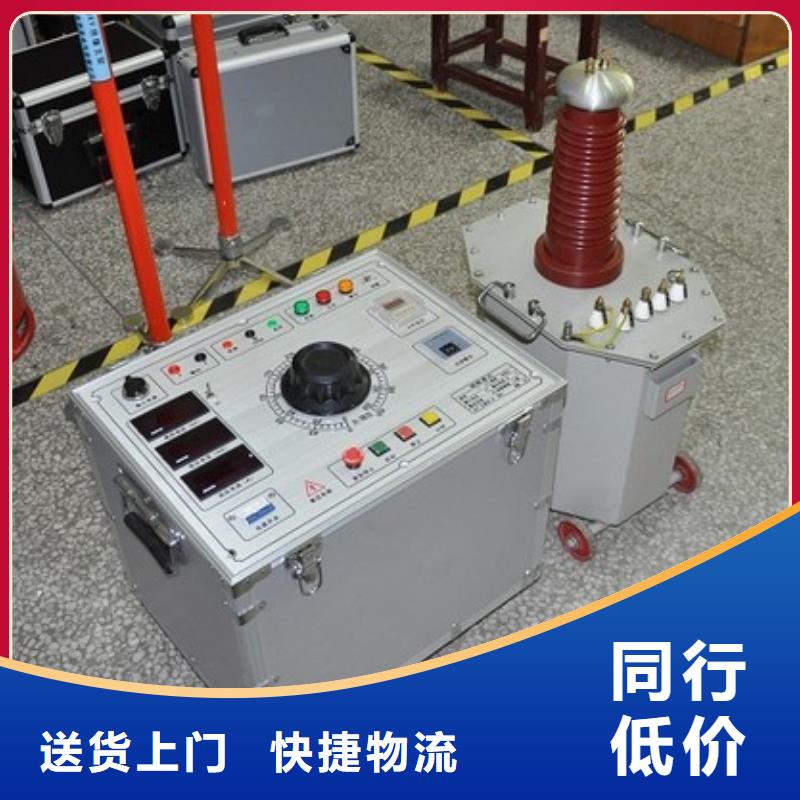

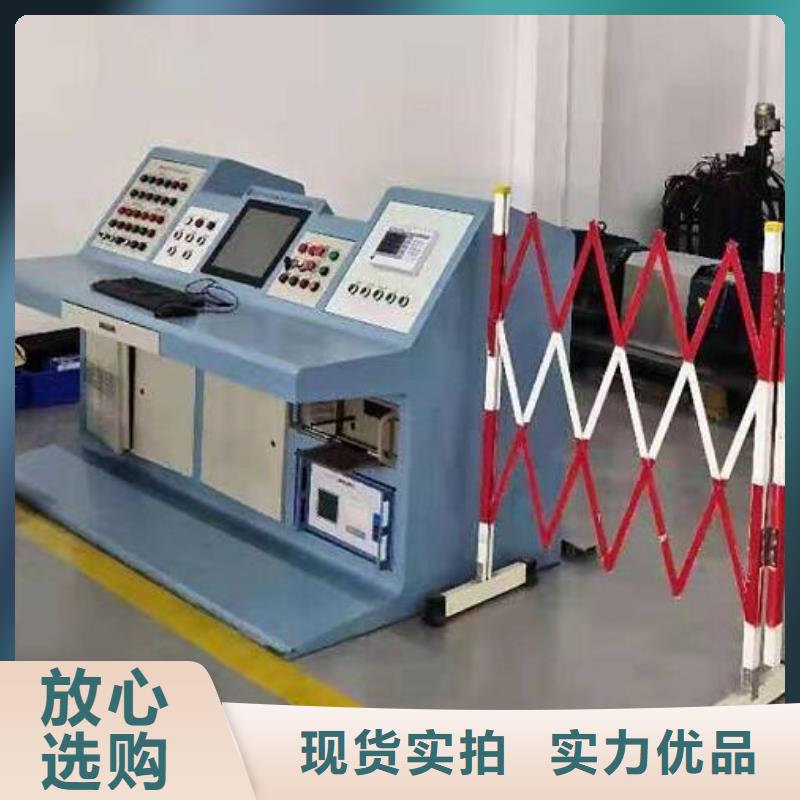

天水变压器测试台设计工作原理6.1变压器试验室综合试验系统设计规范：6.1.1系统操作简洁，可靠?整套试验系统兼顾了试验人员的性及设备运行的可靠性。?各种过电压、电流保护功能齐全。?空间布局合理，布线清晰整洁。6.1.2系统工作率 充分利用数据处理技术，将测量结果直接录入进行计算。省去了人工代入公式计算的麻烦。外接线统一布置，尽量避免人工接线，换线时只在试验台上用控制按纽进行自动切换完成。6.1.3系统人性化操作 充分利用了机械与电气互锁的功能，有效防止误动作情况的发生，也就是说如果不按照程序操作，系统会拒绝启动，从而有效保护人身及设备的。6.2项目的主要组成（详细配置见分项试验表）变压器综合特性试验系统。交流及感应耐压试验系统。试验室常用仪器仪表.6.3主要测试系统简要说明6.3.1变压器特性试验：用前端面板上的按钮来控制试验程序。手动记录试验数据的记录，并保存在数据库中。试验的项目可以通过按钮来选择，同一时间只能运行一个试验任务。所有的测试功能和测试过程由测试台的前面板按钮选择和控制。6.3.2性能特点满足如下要求：直接回路与间接回路自动切换使用。变压器综合测试台对整个回路进行控制及测量监控。所测数据可进行自动处理并可根据需要储存\打印。零位保护，过电流保护，过电压保护。高压泄漏电流显示及保护，采用1：1互感器接地。
