【天正华意电气设备(淄博市分公司)tianzh3611-3】从事接地电阻测试仪生产已有3年,我们拥有专业的研发团队和技术支持团队,为您提供售后服务和技术支持,如今已经有很多成功合作案例,联系人:杨经理,地址:平度市平安路2号。

接地电阻测试仪直线法布线测试图8 仪器直线法测试接线示意图电流线和电位线同方向（同路径）放设称为三极法中的直线法，见图8。电流极放线在土壤电阻率均匀地区C可取2D,在土壤电阻率不均匀地区可取3D。P通常为0.5～0.6倍C。电位极P应在被测接地装置G与电流极C连线方向移动三次，每次移动的距离为dCG的5％左右，如三次测试的结果误差在5％以内即可。一般在放线路径狭窄困难和土壤电阻率均匀的情况下，接地阻抗测试才采用直线法，应尤其注意使电流线和电位线保持尽量远的距离，以减小互感耦合对测试结果的影响。夹角法布线测试图9 仪器夹角法测试接线示意图通常情况下接地装置接地阻抗的测试宜采用电流和电位线夹角布置的方式。放线如前面的要求，θ通常为45°以上，一般不宜小于30°，P的长度与C相近。如果土壤电阻率均匀，可采用C和P相等的等腰三角形布线，此时使θ约为30°，dCG＝dPG＝2D。

接地电阻测试仪 特别是大型接地网的接地阻抗一般很小（一般在0.5Ω以下），干扰带来的相对误差更大。为了降低现场干扰的影响，目前采用的方法主要有两种，一种是增大测试电流，一种是使用异频法。种方法是通过加大测试电流来加大信号电压和信号电流，从而提高信噪比，减小测量误差。这种方法由于采用了很大的测试电流（DL/T475-2006标准不宜小于50A），使得设备非常笨重，且布线劳动强度很大，耗时耗力。而且，由于主要干扰与信号同频，无法从根本上干扰的影响，为解决该问题，山东省电力工业局文件（鲁电科[1997]111号）“关于下达1997年科技攻关、开发及科技成果推广计划的通知”第38项下达了“运行中大型变电站接地网接地电阻测试与研究”攻关计划，与华中理工大学联合攻关，解决了工频流入地网电流干扰及测试引线线间的干扰问题。该研究成果获得了华中电网集团科技进步二等奖，山东省电力公司科技进步二等奖。异频法则是通过改变测试电流的频率来避开工频干扰，由于信号频率与干扰频率不同，就可以通过滤波器来滤除干扰的影响，从而提高测量精度。异频法由于采用的测试电流较小，因此设备小巧，布线劳动强度也大大减轻。由于具有测试结果稳定可靠和省时省力的优点，异频法测试已被国内外专家广泛接受和采用。

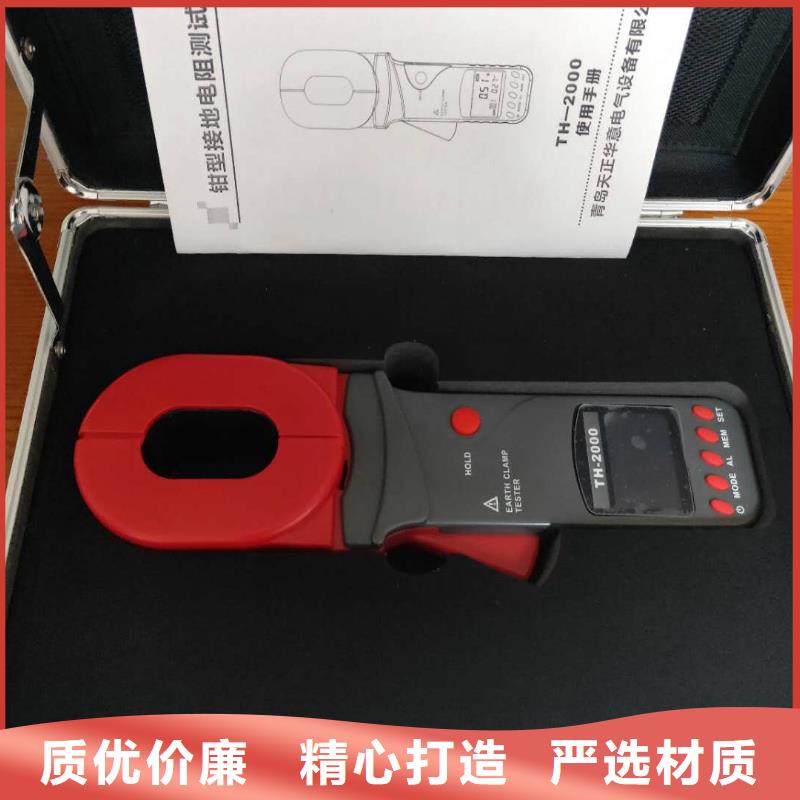

接地电阻测试仪如果钳表的测量值大于允许值，请按单点接地进行测量。3．建筑物防雷接地系统的应用建筑物的接地极如互相独立，各接地极的接地电阻测量见下图。4．加油站接地系统的应用在爆炸性气体环境下，如加油站、油田、油槽等设备必须使用防爆型产品。根据JJF2-2003《接地式防静电装置检测规范》，加油站主要需测试如下设施的接地电阻及连接电阻。测试时使用的仪器必须满足GB3836-2000《爆炸性气体环境用电气设备》的要求。序 号 检测项目技术要求油罐接地电阻≤10Ω2 装卸点接地电阻 ≤10Ω3 加油机接地电阻 ≤4Ω4 加油机输油软管连接电阻 ≤5ΩB型钳表已通过防爆认证。其防爆标志为ExiaⅡBT3。防爆合格证号：CE082010。它可应用于相应的易燃易爆环境中。⑴．储油罐、装卸点接地电阻的测量如上图，在加油站接地系统中，储油罐接地极A与加油机相连接，装卸点接地极C是一个独立的接地极。再找一个独立的接地极作为辅助接地极B（如自来水管等），按三点法用钳表分别测出R1、R2和R3。则可计算出：储油罐接地电阻为： RA＝（R1＋R2-R3）÷2装卸点接地电阻为： RC＝R2-RA辅助地极接地电阻为：RB＝R1-RA注：测R1时，BC、AC间不能有导线连接。测R2、R3时类推。
